Choix de traverses pour le AirSTREAM
On distingue généralement les traverses à rails DIN HS intégrés et traverses de montage MS. Une rainure pour la mise en place d'écrous coulissants et de vis est intégrée à toutes les traverses.
Le système AirSTREAM offre ainsi une grande flexibilité lors de la fixation et garantit un confort de montage élevé.
Quatre catégories de traverses différentes sont ainsi à votre disposition pour différentes utilisations.

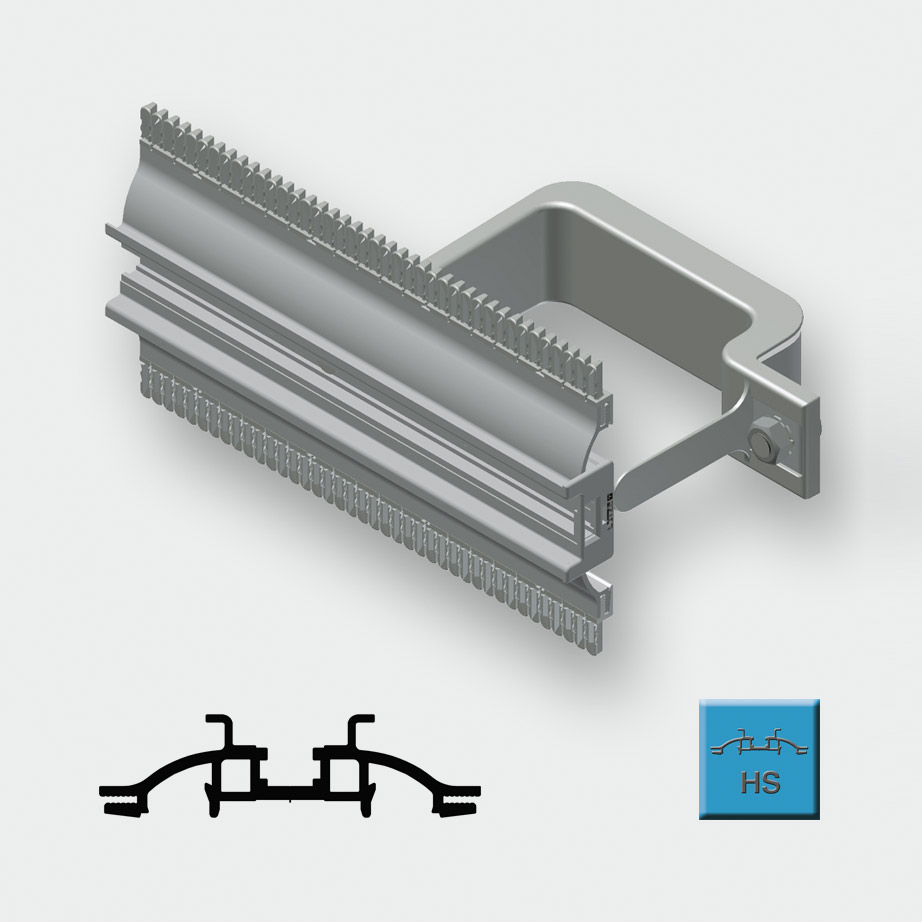

Rails Oméga traverse module HS
- Le module standard HS permet d'encliqueter des appareils adaptés au montage sur rails Oméga.
- Une fixation par vis sans perçage permet le rail pour écrou coulissant intégré.
- Le module du rail Oméga se compose d'une traverse dotée d'un rail Oméga DIN de 7,5 mm de haut et de 35 mm de large avec ue rainure pour écrou coulissant, de peignes standard, de deux étriers de montage avec isolation ainsi que d'un système de protection des arêtes.
- Le module HS est disponible avec des hauteurs de traverses de 40, 60, 80, 100, 120, 140 et 160 mm.
Montage traverse module MS
- Le module standard MS permet de monter des appareils à l'aide d'une rainure pour écrou coulissant sur une surface lisse.
- Le module se compose d'une traverse avec surface lisse, de peignes standard, de deux étriers de montage, avec isolation, ainsi que d'un système de protection des arêtes.
- Le module MS est disponible avec des hauteurs de traverses de 40, 80, 100, 120 et 180 mm.
Rails Oméga traverse asymétrique module HA
- Le module standard HA sert à encliqueter des appareils dont la fixation par rail Oméga n'est pas symétrique par rapport au boîtier et adaptés au montage sur rail Oméga.
- Le module du rail Oméga HA se compose d'une traverse dotée d'un rail Oméga DIN de 7,5 mm de haut et de 35 mm de large avec une rainure pour écrou coulissant, de peignes standard, de deux étriers de montage avec isolation ainsi que d'un système de protection des arêtes.
- Le module HA est disponible avec des hauteurs de traverses de 140 mm et de 160 mm.
Montage traverse asymétrique module MA
- Le module standard MA permet de monter des appareils ne disposant pas de système de fixation pour rails Oméga.
- En plus de la rainure pour écrou coulissant au centre de la traverse, une rainure pour écrou coulissant positionné de façon asymétrique es égalemente installé.
- Le module MA est disponible avec une hauteur de traverse de 80 mm.
