Deux en un : One Cable Technology

Les nouveaux câbles hybrides One Cable Technology (OCT) sont déjà utilisés dans de nombreuses applications industrielles. Par exemple dans les machines qui fabriquent chaque jour des milliers d'articles en plastique à différentes fins.

Qu'ont en commun un flacon de shampooing et un bidon d'huile de moteur ? Ou un tube de pommade et un réservoir en plastique de plusieurs mètres cube ? Ce sont tous des corps creux en plastique qui sont fabriqués dans des machines de moulage par soufflage, tout comme de nombreux produits moulés très spéciaux pour le monde 'industriel et médical.

Hesta Blasformtechnik GmbH & Co. KG à Schwäbisch Gmünd est un fabricant renommé de ce type de machines. Actuellement, 2 500 machines d'Hesta sont utilisées dans le monde entier. KAtech Automatisierung GmbH de Filderstadt près de Stuttgart est partenaire pour la construction électrique et la programmation de ces machines. "C'est déjà un véritable défi de construire les mouvements d'axe nécessaires et de poser les câbles correspondants", explique Christian Braun, responsable technique de KAtech. Jusqu'à six axes servo sont nécessaires pour mouler des corps complexes comme les conduits de guidage d'air pour l'industrie automobile ou les corps multicouches pour le domaine médical. Pour simplifier, un tuyau thermoplastique extrudé est ajusté aux contours intérieurs par air comprimé dans un moule de soufflage. Chaque mouvement motorisé contrôle un servorégulateur.

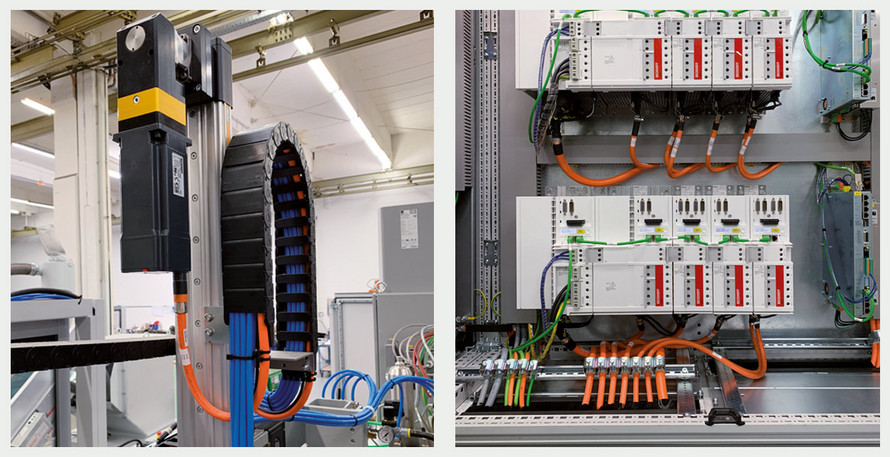

Le câblage avec des câbles hybrides OCT simplifie nettement l'installation. En effet, ces derniers combinent l'alimentation et le retour numérique pour les servomoteurs. KAtech économise ainsi un câble pour chaque régulateur d'axe. Pour l'armoire de commande et la pose dans la chaîne porte-câbles, cela signifie moins de chemins de câblage, un effort de pose diminué de moitié, un encombrement moins important et donc aussi une réduction des coûts lors du montage et de l'entretien.

"Nous pouvons totalement nous fier à la qualité des produits ; nous n'avons eu aucun incident à déplorer", souligne le directeur Günter Alber. Pour lui, la relation avec l'ingénieur technico-commercial de LÜTZE comme interlocuteur de confiance est importante. Cela assure un service de qualité constante : les câbles sont confectionnés dans la longueur souhaitée selon chaque machine. Et même les petites quantités de commande sont possibles chez LÜTZE, ce qui ne va plus nécessairement de soi depuis longtemps sur le marché. Pour finir, les délais de livraison rapides et l'attractivité en termes de prix sont aussi essentiels pour KAtech, deux aspects dont les clients bénéficient depuis des années avec les câbles pour servo moteurs, les câbles signaux et les connecteurs électrovannes chez LÜTZE,  et les câbles électroniques par exemple pour le retrofit des machines de moulage par soufflage. Ce qui compte : jusqu'à 40 pour cent d'économies d'énergie.

Avec une gaine PUR et une isolation de conducteur en polyoléfine spéciale, les câbles OCT LÜTZE ont été élaborés spécifiquement pour une utilisation dans les chaînes porte-câbles. Un environnement difficile, des températures extrêmes ou des lubrifiants et réfrigérants agressifs ? Cela n'abimera pas le matériel. Et 7,5xD de diamètre minimum assurent une très bonne résistance aux flexions répétitives pour agir sans pannes. La tresse de protection optimisée pour une utilisation continue offre un puissant antiparasitage actif et passif. Les câbles sont bien sûr sans halogène, conformes RoHS, homologués cURus et certifiés UL Style UL AWM 21233. Quelles sont les autres particularités ? LÜTZE propose ces câbles OCT avec différents nombres de conducteurs et différentes sections.

Avec LÜTZE OCT, le concepteur dispose d'une solution de câblage intelligente : moins de câbles, une meilleure efficacité et une plus grande fiabilité de fonctionnement. Cette stratégie est payante ; les câbles hybrides de LÜTZE selon les normes Beckhoff® sont de plus en plus répandus dans la construction des machines et des installations.. Les solutions Connectivity correspondantes pour Siemens et Bosch Rexroth sont en cours et seront bientôt disponibles.

Horst Heckel, ingénieur technico-commercial Friedrich Lütze GmbH
