LÜTZE Accessoires CEM | Réf. 330088.0010, 380258.0010, 330089.0010, 330071.0010, 330072.0010, 330073.0010

Avec les nouveaux modules de fixation des étriers pour traverse AirSTREAM, la gamme LÜTZE du système de câblage est compléte. Comme le module encliquetable pour les rails Oméga, on peut aussi utiliser les agrafes de blindage haut de gamme ainsi que les agrafes à ressort des accessoires CEM. Les câbles de puissance de toute sorte de 10-50 mm peuvent être posés en toute sécurité et proprement. Les modules de fixations CEM sont encliquetable sans outils sur les traverses AirSTREAM ou sur les rails Oméga DIN. Les câbles de puissance blindés peuvent être montés grâce à des agrafes blindées ou des agrafes blindées à ressort directement sous l'électronique.

Les éléments de fixation CEM sont en acier inoxydable montés sur les traverses AirSTREAM et peuvent remplacer les peignes généralement utilisés. Les éléments de fixation CEM pour les rails Oméga DIN sont compatibles avec toutes les traverses à rail Oméga TS35.

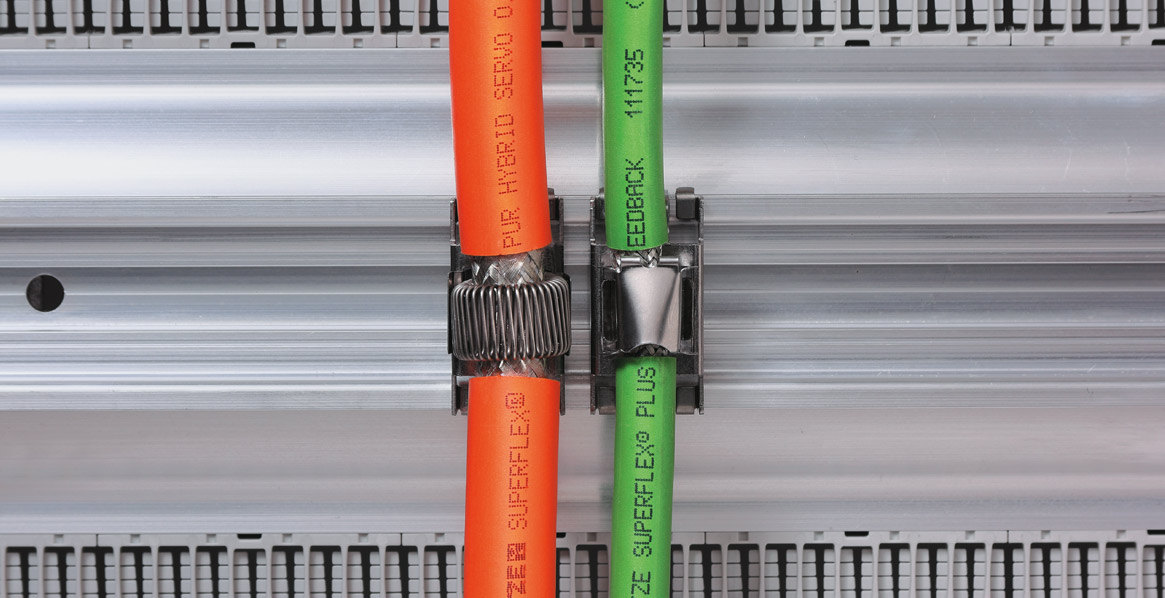

Avec les agrafes blindées CEM en tôle d'acier, les câbles de puissance jusqu'à 12 mm de diamètre sont mis en contact et fixés de façon exemplaire. Pour la fixation des câbles de puissance avec un diamètre plus important, LÜTZE propose en option des agrafes blindées à ressort dans trois tailles différentes: pour les câbles de puissance de 10 à 20 mm, de 20 à 30 mm et de 30 à 50 mm.

Le système de câblage AirSTREAM permet d'améliorer la température dans l'armoire de commande de façon à pouvoir réduire la puissance de refroidissement active. Contrairement à la structure classique des armoires de commande avec plaque de fond, le niveau des composants est séparé du niveau des câbles grâce au système AirSTREAM. Le flux d’air est posible grâce à l’absence de goulotte. Un effet de cheminée se produit aussi derrière le châssis de câblage. Dans l'idéal, l'air froid est dirigé de derrière vers le bas et circule à l'avant vers le haut. Une zone de refroidissement se forme ainsi à l'arrière du câblage. Cela permet ainsi d'obtenir une circulation permanente de l'air entre la face avant des composants plus chaude et l'arrière du câblage plus frais. Grâce à la structure modulaire, le système AirSTREAM permet aussi de libérer de la place dans l'armoire de commande et de gagner du temps lors du montage, des modifications et du câblage.
