AirSTREAM fijación de componentes
También en el sistema LÜTZE AirSTREAM, todos los componentes se montan como es habitual en un riel DIN o con los tornillos. Gracias a la tecnología de fijación integrada no se necesitan taladros. Es posible la selección libre de la posición y la fijación de todos los componentes en cualquier lugar. AirSTREAM ofrece un alto grado de flexibilidad tanto en la construcción como en la posterior modificación.
LÜTZE ofrece los perfiles del sistema del AirSTREAM en diferentes alturas. Le recomendamos seleccionar componentes con la misma o a menor altura que los perfiles en los cuales se montan. Los peines no deberían cubrirse. La selección de los componentes según su tamaño para optimizar los tamaños de los perfiles ahorra espacio y costes en el material.
Fijar los componentes DIN de forma segura
Los componentes DIN se pueden insertar mediante el mecanismo de encaje de forma sencilla sobre los perfiles HS de 35 mm. El componente respectivo debería ser igual o inferior que el perfil para que los peines de cableado no queden cubiertos.
También los componentes asimétricos se pueden montar fácilmente en el perfil HA. En la planificación y el montaje del marco sólo deberá tenerse en cuenta si la parte larga se monta arriba o abajo.
Simétrico
Asimétrico

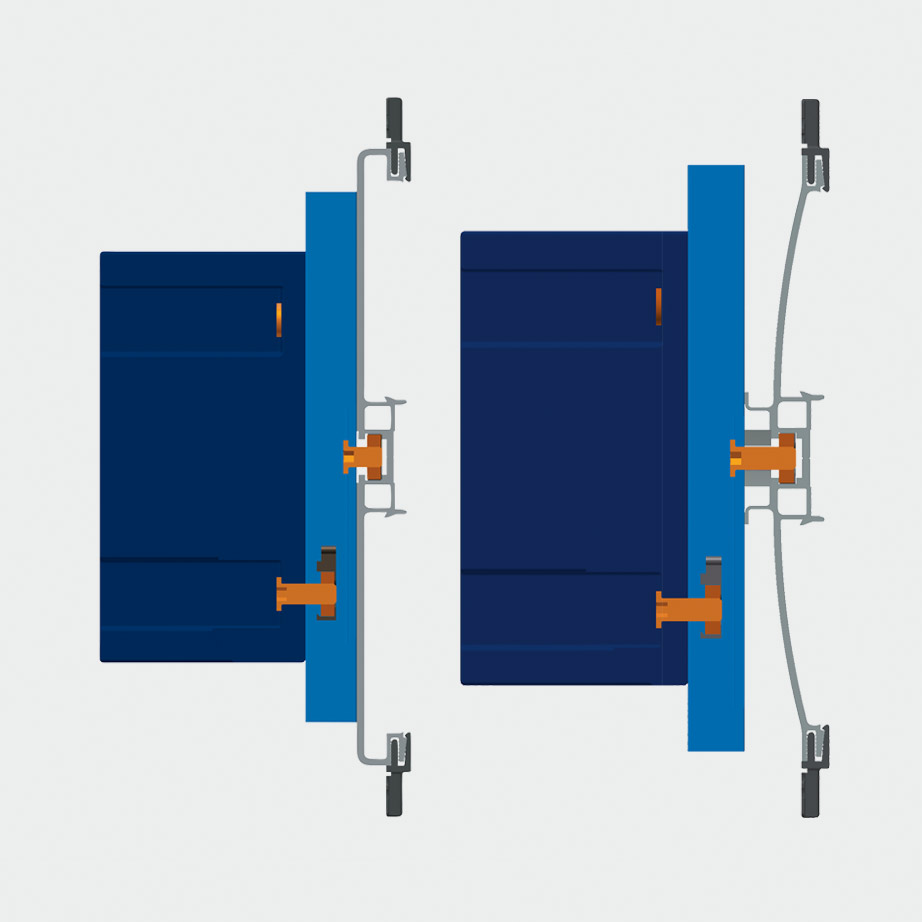

Fijación por tornillo sobre un perfil y mediante los módulos de maniobra
Los componentes con orificios de fijación se pueden atornillar directamente con ayuda de un tornillo adecuado y una tuerca de deslizamiento en los perfiles MS.
De forma alternativa también se puede utilizar el perfil LÜTZE HS. Esta solución convence principalmente en el caso de componentes junto a los cuales se deben montar otros componentes DIN.
En los componentes con varios orificios de fijación se recomienda el montaje mediante dos módulos de maniobra. Estos se fijan mediante un tornillo central en el perfil HS o MS. Estos perfiles de maniobra forman un canal vertical para alojar dos o más tuercas de deslizamiento.
Montaje en varios taladros de fijación
En los componentes con varios orificios de fijación verticales se pueden fijar los módulos LÜTZE AirSTREAM de carril de maniobra también mediante varios perfiles. Por lo general, la fijación segura se realiza en el perfil superior e inferior.
La estabilidad puede incrementarse además mediante la fijación de los módulos de maniobra también en los perfiles centrales.
En el caso de componentes más ligeros de varios perfiles le recomendamos el empleo de módulos de maniobra más pequeños. Estos se fijan directamente sobre los perfiles y ofrecen una posibilidad de maniobra sobre la altura total de los perfiles. De esta manera se permite colocar los componentes de forma precisa.
