AirSTREAM mit CrossBoard
Mit dem CrossBoard® von WÖHNER kommt ein Sammelschienensystem bis 160 A auf den AirSTREAM Verdrahtungsrahmen. Das CrossBoard® ist ein out of the box Sammelschienensystem, mit dem sich innovative Energieverteilungen schnell und bequem realisieren lassen.
Das CrossBoard® ist in den Standardlängen 500, 700, 900 und 1100 mm verfügbar und deckt die gängigen Schrankbreiten und AirSTREAM Rahmenbreiten ab.
Das CrossBoard® kann schnell und einfach über die speziellen Bügel, mit entsprechender Befestigungsvariante, direkt befestigt werden.
AirSTREAM und CrossBoard® bieten neue Möglichkeiten in puncto Sicherheit, Nachhaltigkeit und Wirtschaftlichkeit.
Sicherheit
Die Verdrahtungsebene ist geschlossen und berührungsgeschützt. Dies erhöht die Bedienersicherheit, insbesondere auch auf den ungenutzten Freiflächen.
Nachhaltigkeit
Durch den Wegfall von Montageplatte mit Kabelkanälen, erhöht sich die Installationsfläche für Komponenten. Durch die geordnete Verlegung der Einzeladern in den hinteren Verdrahtungsraum, wirkt der Schrank aufgeräumt, spätere Nachrüstungen können schnell und überschaubar realisiert werden. Die optimale Ausnutzung des Raumes bietet ca. 30% mehr Platz und ein besseres thermisches Verhalten im Schrank im Vergleich zum konventionellen Aufbau.
Wirtschaftlichkeit
Systembedingt ergibt sich eine bessere Luftzirkulation, was eine Homogenisierung des Schaltschrankklimas zur Folge hat. Die Wahrscheinlichkeit eines Ausfalls und die Wartungsintervalle werden deutlich verringert, Energieverbrauch und CO2-Ausstoß gesenkt.
Montage CrossBoard® - Befestigung im Raster oder stufenlos
Variante 1: Doppelte Verschraubung
Befestigung im 10-mm-Raster mit einschwenkbarer Gleitmutter. Durch die doppelte Schraubverbindung können höhere Lasten auf den Modulen befestigt werden.
Variante 2: Gewindefurchende Schraubverbindung
Befestigung im 10-mm-Lochraster ohne Gleitmutter.
Variante 3: Einschwenkbare Gleitmutter
Stufenlose Befestigung im Millimeterbereich, durch einfaches Einschwenken der Gleitmuttern im Gleitmutterkanal. Nachträgliche Befestigung möglich.
Zubehör und Features
Auf dem CrossBoard® können eine Vielzahl von AirSTREAM Zubehörteilen wie Verdrahtungskämme, Drahthalter, AirBLADES etc. direkt montiert werden. Auf Kundenwunsch kann LÜTZE die AirSTREAM Rahmen vorkonfiguriert mit einem oder mehreren CrossBoards® in den Standardlängen produzieren und ausliefern. Der Einsatz von Deckeln zwischen Stegen und CrossBoard® ist durch Kämme, die im Board platziert werden können gewährleistet.
AirSTREAM Bügel
Die Bügel aus Kunststoff erzeugen einen doppelten Berührungsschutz und dienen der Führung der Adern und Leitungen. Es können entsprechend der Einbautiefe im Schrank zwei Bügeltypen eingesetzt werden. Der niedrige Bügel hat ein Fassungsvermögen von ca. 35 cm², der hohe ca. 65 cm².
Je nach Einbausituation im Schaltschrank, kann der Rahmen zwischen Rahmenbreite und Stegbreite variieren. Der Bügel wird mit dem Steg über eine der beiden Positionen verbunden.
Drahthalter

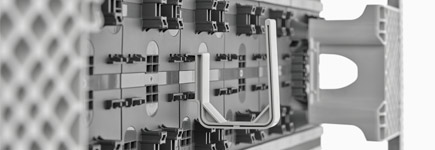

Auf der Rückseite des CrossBoard® können Drahthalter einfach aufgerastet werden.
Kämme
Das CrossBoard® verfügt über die gleiche Kammaufnahme wie bei den AirSTREAM Stegen, daher können auch hier alle Kämme einfach getauscht und eingesetzt werden.
Kammdeckel
Zwischen CrossBoard® und AirSTREAM Stegen, können die Lücken mit Deckeln geschlossen werden.
LÜTZE AirBLOWER
Der AirBLOWER Lüfter ist ein Zubehör für AirSTREAM Verdrahtungsrahmen zur schnellen und zuverlässigen Homogenisierung des Schaltschrankklimas. Durch den Einsatz eines AirBLOWER werden Hot Spots im Schaltschrank zuverlässig verhindert.
Der AirBLOWER sorgt durch eine gezielte Luftführung um den AirSTREAM Rahmen für ein ausgeglichenes Schaltschrankklima. Das Ergebnis ist eine deutliche Reduzierung der benötigten Kühlenergie. Eine Kombination von AirBLOWER, AirSTREAM und CrossBoard® steigert die Energieeffizienz im Schaltschrank ganz erheblich. Die AirBLOWER Lüfterbank sollte im oberen Drittel zum Einsatz kommen. Die Montage des AirBLOWER mit dem CrossBoard® Stromschienen-System ist möglich. Für eine optimale Gewichtsverteilung wird jedoch die Befestigung der Lüfterbank auf einem AirSTREAM Steg Profil empfohlen.
