AirSTREAM auf dem Prüfstand

Ein Wohlfühlklima im Schaltschrank ist der am häufigsten genannte Vorteil beim Verdrahtungsystem AirSTREAM. Ein ganz anderer Benefit überzeugte die schweizerische Nencki AG, einen Hersteller sehr spezialisierter Maschinen und Anlagen.

Was haben die legendär zuverlässigen Schweizer Eisenbahnen mit Hochgeschwindigkeitszügen in Asien gemeinsam? Und worauf setzen Lokomotivhersteller und die Werkstätten von Bahnbetreibern in 100 Ländern?

Überall begegnet man den Prüfständen der Nencki AG: etwa für Drehgestelle, Stoßdämpfer, Federn und mehr. Das Unternehmen mit Sitz im schweizerischen Langenthal arbeitet nicht nur für die Schiene. Auch auf der Straße begegnet man ihm – in Form von Absetz- und Abrollkippern auf LKW. Ein dritter Bereich ist der Anlagenbau: Europaweit realisiert Nencki maßgeschneiderte Projekte, etwa für Entsorgung, Recycling oder Müllverbrennung.

Als Schweizer Unternehmen hat man ein ausgeprägtes Qualitätsbewusstsein. Und mit einer über 75-jährigen Geschichte entlang innovativer Produkte schaut der Betrieb auch intern, wo etwas immer noch ein bisschen besser geht.

Ein anschauliches Beispiel dafür sind die Schaltschränke. „Früher kam ein neuer Schaltschrank an, zunächst ging die Montageplatte zum Lochen in die Laserbearbeitung. War sie endlich zurück, sägten wir die Kabelkanäle und C-Profile, dann das Draufschrauben oder -nieten. Bevor es an die Komponenten gehen konnte, war manchmal ein Tag verschwunden“, berichtet Stephan Gudde, der Betriebsleiter und Chef der elektromechanischen Werkstatt.

Bis zu einem Besuch seines Vertriebsingenieurs von LÜTZE. Seit langem pflegt man eine gute Geschäftsbeziehung im Kabel- und Steckerbereich. Nun lag das Thema Schaltschrank auf dem (Montage-)Tisch. Und es ließ sich überzeugend abräumen: mit dem kanallosen Verdrahtungsrahmen AirSTREAM.

Jetzt bekommt die Elektrowerkstatt die maßgefertigten Rahmen direkt von LÜTZE, die mit vier Schrauben flott im Schaltschrank fixiert werden. „Und dann legen wir direkt los mit den Komponenten.“ Gudde sieht einen „Riesenvorteil“ darin, nun punktgenau anfangen zu können.

Wer Prüfstände baut, sieht auch sonst genau hin. Daher nahm Nencki die Kostensituation unter die Lupe: mit dem Ergebnis, dass das vorteilhafte System verglichen mit der Montageplatten-Plackerei tatsächlich kostenneutral darstellbar ist.

Einen Vorsprung haben Anwender dieses Verdrahtungsrahmens auch raumökonomisch: Keine Kanäle, das schafft rund 30 Prozent mehr Platz gegenüber einer traditionellen Montagetafel. Stephan Gudde hat allerdings bei den Standardschränken „keine Not mit den Platzverhältnissen“, die Füllungsgrade seien nicht so hoch.

Anders im Anlagenbau von Nencki: Bei diesen Einzelmaschinen geht es in eher kompakten Schaltschränken oft eng zu. „Aber das Material muss da rein“, so der Betriebsleiter. Wo man das mittels Montageplatte irgendwie hätte quetschen können, habe man mit der Lösung von Lütze nun sogar erfreulich große Reserven. „Ein Mega-Vorteil, dass hier der Kabelkanal wegfällt und die Kabelführung hinten liegt. Der Platz, den wir bisher links und rechts brauchten, ist nun auf der Rückseite.“

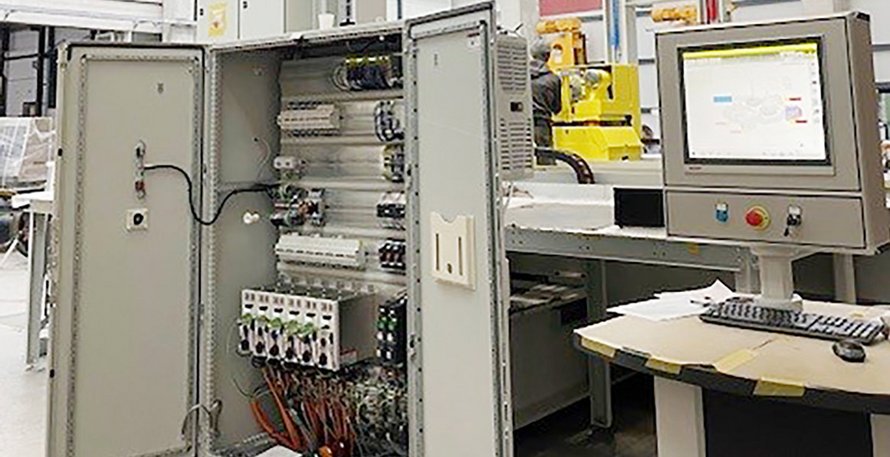

Früher sah es mit den Komponenten auf Montageplatte laut dem Betriebsleiter „in unseren Schaltschränken aus, wie es eben in altbackenen Schränken aussieht.“ Die neue Ordnung wirke sich auch optisch aus. „Das Auge isst schließlich mit.“ Er erinnert sich, wie die ersten Anlagen mit dem neuen Schaltschrankdesign bei den Kunden ankamen: „Da gingen die Daumen hoch, weil es einfach schön aussieht. Allein schon die sauber gebündelten Litzen und die feinen Kämme“, schwärmt er.

Angesprochen auf die klimatischen Vorteile von AirSTREAM mit einer sehr homogenen Wärmeverteilung im Schaltschrank sagt er: „Wir haben das zwar nicht explizit getestet. Aber man kann sich leicht vorstellen, dass die Luftzirkulation viel besser ist.“ Ein eingebauter Kanal behindere durch die Dichte der Bauelemente den Luftstrom offensichtlich. Dank der quasi nach hinten verlegten Verdrahtungsebene beim AirSTREAM-Rahmen stehe beispielsweise eine SPS immer im Luftstrom und sei weniger verdeckt. Oder bei mehreren Frequenzumrichtern, die „wirklich heiße Dinger“ seien: „Der Luftstrom ist ein ganz anderer wie bei der Montageplatte. Das sehe ich klar als Vorteil, besonders in puncto Hotspots“, resümiert Stephan Gudde.

Denkt man das Klimathema weiter, kommt als nächstes die Kühlung. Eine uncoole Aufgabe; sie ist lästig und keiner will sich so recht damit befassen. Deshalb sitzen oft überdimensionierte Klimageräte auf dem Schrank und laufen permanent. Das kostet Energie und Wartung und somit unnötig viel Geld. Mit AirSTREAM lässt sich hier viel sparen – und gleichzeitig effizienter und sicherer für ein prima Klima – nicht nur - im Schaltschrank sorgen.
